Корпусные подшипниковые узлы представляют собой один из наиболее востребованных и универсальных элементов современного машиностроения. Их основная функция — обеспечение надёжной опоры для вращающихся валов и осей в самых разнообразных механизмах: от конвейерных лент и сельскохозяйственной техники до металлургических агрегатов и горнодобывающего оборудования. Конструктивно узел объединяет подшипник качения или скольжения с корпусом, который выполняет роль несущей конструкции, защищает подшипник от внешних воздействий и обеспечивает его точное позиционирование относительно других элементов машины.
История развития корпусных узлов насчитывает более ста лет. Первоначально подшипники монтировались непосредственно в рамы и станины машин, что требовало высокой точности обработки посадочных мест и делало замену подшипника трудоёмкой операцией. Появление стандартизированных корпусных узлов произвело революцию: теперь подшипник можно было заменить быстро, без демонтажа всего механизма, а корпус брал на себя функцию точного базирования и защиты. Сегодня корпусные узлы выпускаются по международным стандартам ISO, DIN, ANSI, что обеспечивает их взаимозаменяемость независимо от производителя.
Основные типы корпусов классифицируются по форме и способу монтажа. Наиболее распространены чугунные разъёмные корпуса серий SN, SAF, SD, которые состоят из основания и крышки, стягиваемых болтами. Такая конструкция позволяет устанавливать и снимать подшипник без демонтажа вала, что критически важно для обслуживания крупных машин. В последние десятилетия широкое распространение получили неразъёмные корпуса из чугуна или пластика — лёгкие, компактные и недорогие, они идеально подходят для оборудования с ограниченным пространством: электродвигателей, насосов, вентиляторов. Для агрессивных сред и пищевой промышленности выпускаются корпуса из нержавеющей стали, полностью устойчивые к коррозии и легко поддающиеся санитарной обработке.
Материал корпуса выбирается исходя из условий эксплуатации. Серый чугун марок СЧ20, СЧ25 — самый распространённый вариант для стандартных условий: он хорошо демпфирует вибрации, недорог, обладает достаточной прочностью для большинства применений. Для тяжелонагруженных механизмов используют высокопрочный чугун с шаровидным графитом, который по прочности приближается к стали, но сохраняет литейные преимущества чугуна. Стальные корпуса применяют при экстремальных нагрузках, высоких температурах или в конструкциях, где требуется минимальный вес. Пластиковые корпуса из полиамида или стеклонаполненного полимера находят применение в лёгких механизмах, пищевом оборудовании и агрессивных средах, где металл корродирует.

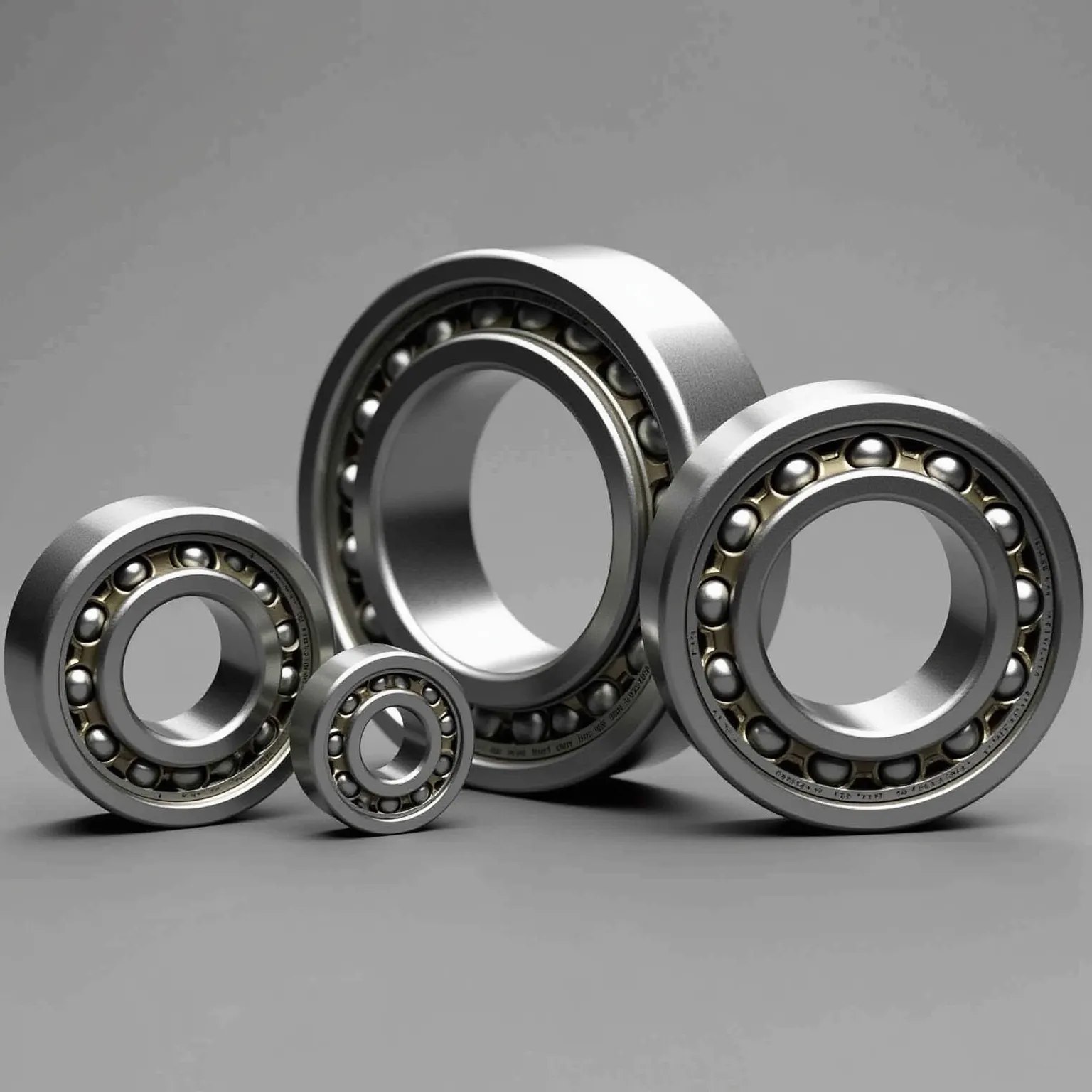

Ключевой элемент узла — подшипник. В корпусных узлах используются как подшипники качения, так и подшипники скольжения, хотя первые преобладают. Среди подшипников качения наиболее распространены шариковые радиальные и радиально-упорные, роликовые с цилиндрическими и сферическими роликами, а также игольчатые. Сферические роликоподшипники особенно ценны для узлов, работающих в условиях неизбежных перекосов вала — они способны компенсировать угловые отклонения до нескольких градусов без потери работоспособности. Подшипники скольжения, оснащённые вкладышами из бронзы, баббита или полимерных материалов, используются в тихоходных, но высоконагруженных механизмах, где ресурс подшипников качения недостаточен.
Уплотнения играют критическую роль в долговечности узла. От них зависит, как долго смазка останется внутри подшипника, а загрязнения — снаружи. Лабиринтные уплотнения эффективны против грубых загрязнений, но пропускают мелкую пыль. Контактные уплотнения из резины или полиуретана обеспечивают герметичность, но создают дополнительное трение. Комбинированные системы, сочетающие оба типа, дают наилучший результат. Для особо сложных условий — цементные заводы, горные комбайны — применяются уплотнения с предварительным нагнетанием смазки, создающие избыточное давление внутри корпуса и выталкивающие загрязнители наружу.
Смазка — вторая по важности система после уплотнений. Большинство корпусных узлов рассчитаны на консистентную смазку, которая закладывается в корпус при сборке и периодически пополняется через пресс-маслёнки. Для высокоскоростных механизмов применяется циркуляционная жидкая масляная смазка с подачей масла под давлением и системой охлаждения. Современные узлы часто оснащаются централизованными системами смазывания, которые подают дозированное количество смазки автоматически, синхронизируясь с работой механизма. Выбор смазочного материала зависит от температуры, скорости вращения и нагрузки — ошибка в выборе смазки может сократить ресурс узла в несколько раз.
Монтаж и эксплуатация корпусных узлов требуют соблюдения определённых правил. Посадочные поверхности корпуса должны быть выверены по уровню, фундамент — достаточно жёстким, чтобы избежать деформаций. Оси валов должны быть строго соосны, иначе возникающие усилия быстро разрушат подшипник. При установке необходимо проверять зазоры между телом качения и корпусом, контролировать момент затяжки крепёжных болтов. Важнейший параметр — температура корпуса в рабочем режиме: превышение допустимых значений свидетельствует о проблемах с перекосом, уровнем смазки или самочувствием подшипника. Современные узлы часто оснащаются встроенными датчиками температуры, вибрации и скорости, что позволяет перейти от планового обслуживания к обслуживанию по фактическому состоянию.
На рынке корпусных узлов доминируют несколько глобальных производителей, каждый со своей философией. Шведская SKF делает акцент https://www.prombearing.ru/catalog/korpusnye-podshipnikovye-uzly/ на прецизионность и долговечность, немецкая FAG — на инновационные материалы и уплотнения, японские NSK и NTN — на компактность и высокую скорость. При этом существует множество региональных и специализированных производителей, предлагающих качественные изделия для конкретных отраслей. При выборе поставщика важно оценивать не только цену, но и доступность запасных частей, наличие технической поддержки, сроки поставки.
Современные тенденции в развитии корпусных узлов направлены на повышение энергоэффективности и ресурса. Снижение трения в уплотнениях, оптимизация геометрии дорожек качения, использование керамических тел качения, нанесение износостойких покрытий — все эти меры позволяют добиться увеличения межремонтного периода в два-три раза по сравнению с узлами двадцатилетней давности. Ещё одно перспективное направление — модульные конструкции, позволяющие заменять отдельные элементы узла без снятия корпуса с фундамента, что сокращает время простоя оборудования до минимума.
Несмотря на кажущуюся простоту, корпусный подшипниковый узел — это тщательно рассчитанная и испытанная система, от качества которой зависит судьба всей машины. Его правильный выбор, монтаж и обслуживание требуют квалификации и ответственности. Пренебрежение этими требованиями неизбежно приводит к авариям и экономическим потерям. Поэтому инженер, работающий с корпусными узлами, должен сочетать теоретические знания с практическим опытом и пониманием реальных условий эксплуатации. Только тогда вращение валов будет плавным, тихим и долгим, а механизмы — надёжными.
